Was ist das für ein Stift?

[rick99]

hallo
weis jemand zufällig was das für ein Stift ist und wie der funktioniert?
danke
Liebe grüße





[marker]

Guten Tag, sieht aus wie einer dieser speziellen Tusche-Füller für technische Zeichner. Der muss irgendwo befüllbar sein. Gruss marker

[Gelegenheitssammler]

Hallo rick,

ich denke, marker hat recht. Die Dinger wurden auch als Tintenkuli bezeichnet. In Deutschland gab es sie Dinger wohl ab 1928.
[Gäste sehen keine Links]

Alte Modelle können richtig teuer werden, wenn sie gut erhalten sind. Die Wunschsumme mal außen vor.
[Gäste sehen keine Links]

Bei Deinem dürfte die Spitze fehlen. Wenn der dünne Stift vorne deutlich herausschaut, ist das der Fall. Diese Stifte sind dafür da, das dünne Röhren, durch das die Tinte fließt, mit ihrer Auf-und-Abbewegung zu Reinigen. Damit die Tinte im Röhrchen nicht eintrocknet, mussten die Stifte beim Zeichnen ständig geschüttelt werden. Das führte bei manchen, die mit den Dingern arbeiteten zu unfreiwilligen Tatoo-Punkten.
Im Westen wurden die Nachfolgemoselle meist als Rapis (Rapidographen/Rotring), im Osten als Skribente bezeichnet.

Beste Grüße

[nux]

Hallo,

entweder das oder ev. von einem anderen Hersteller ähnlich einem Tintenkuli - aber ein paar mehr Bilder sollten schon sein: ganz mit abgezoger Kappe - ist da ein Füllstandsfenster? kann man das hintere Ende drehen oder drücken? steht was auf dem Clip, wenn auch nur Reste? ist der beweglich? Blick von vorne in die Spitze. Weil mir fehlt da eigentlich das kleine Metall-Führungsröhrchen - bei so einer tubular nib ist ja meist eine. Der feine Metalldraht - die Feder - allein wäre m.M. zu empfindlich

Ein Bsp., der rotring Vorläufer von Riepen, der Tintenkuli [Gäste sehen keine Links]
dort bei 1936 sieht man auch eine Abb. mit konischer Spitze [Gäste sehen keine Links]
Geschichte dazu [Gäste sehen keine Links]
Dann dort eine Explosionszeichnung https://www.amazon.de/stores/rOtring/pa ... 52D46E8698
noch ein jüngeres Exemplar [Gäste sehen keine Links]

edit: sehe jetzt eben war schon, aber ich konnte seit 2 h nichts abschicken, sorry

Gruß
nux

[rick99]

hey
vielen dank für eure antworten

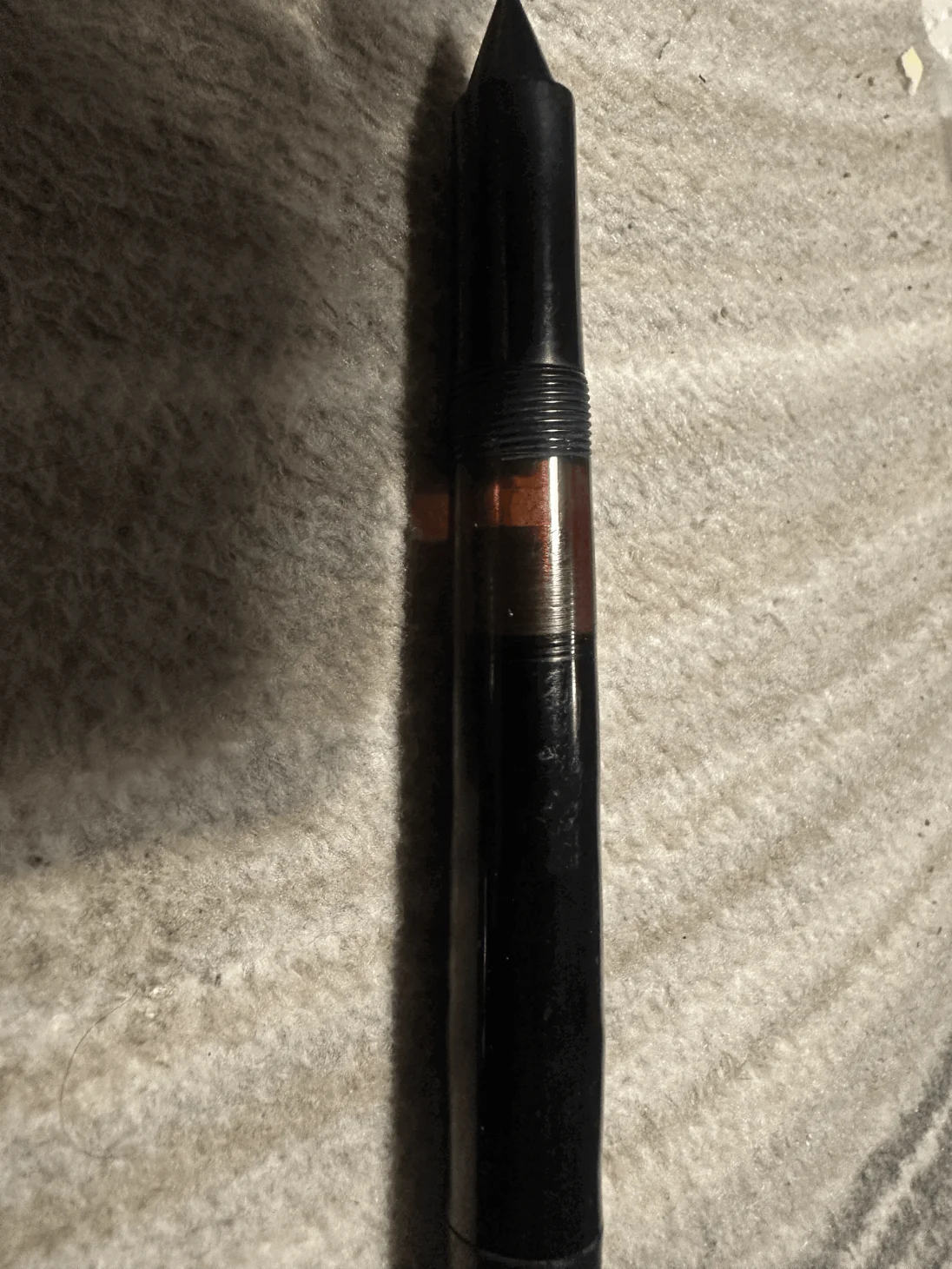

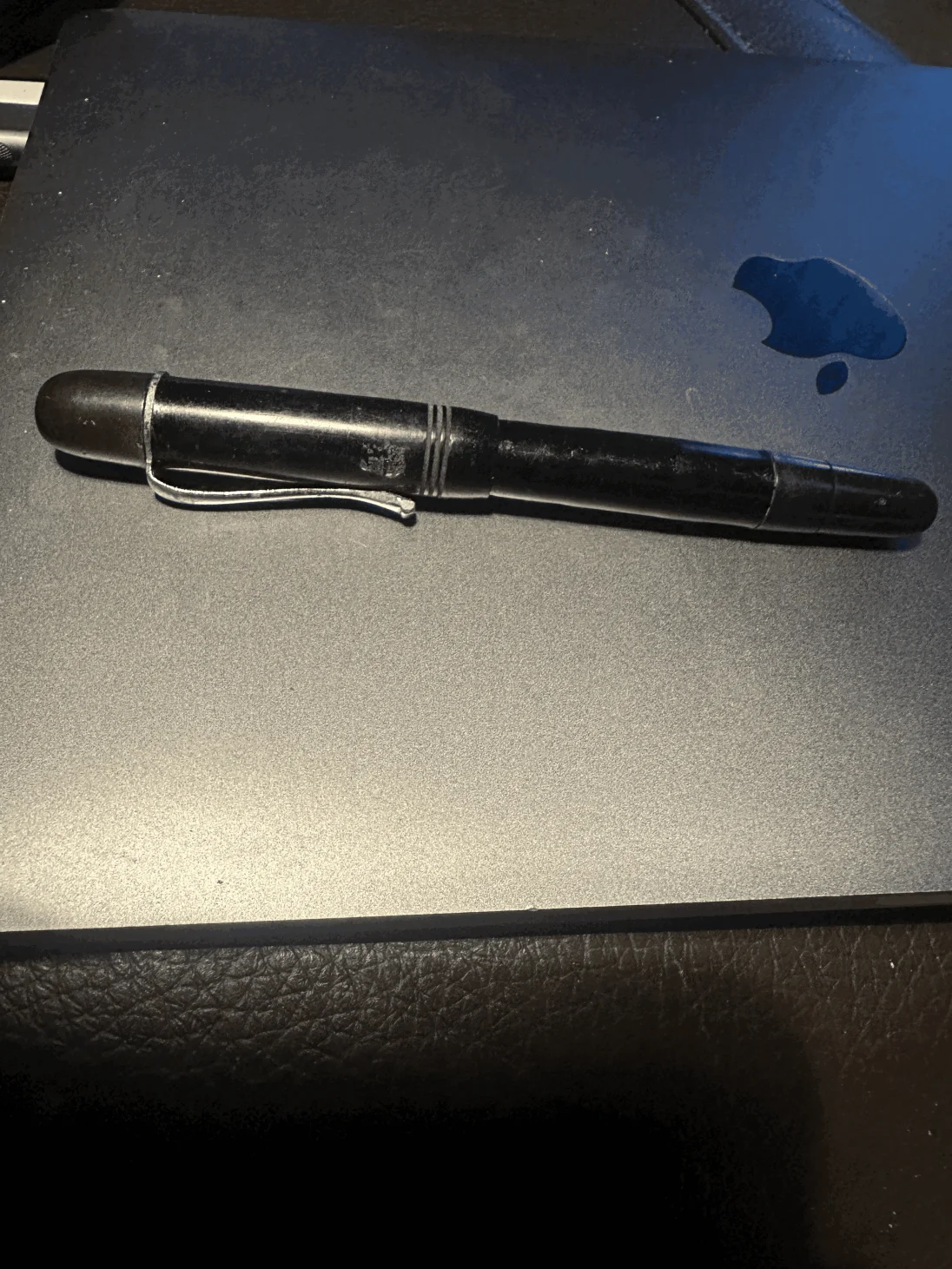

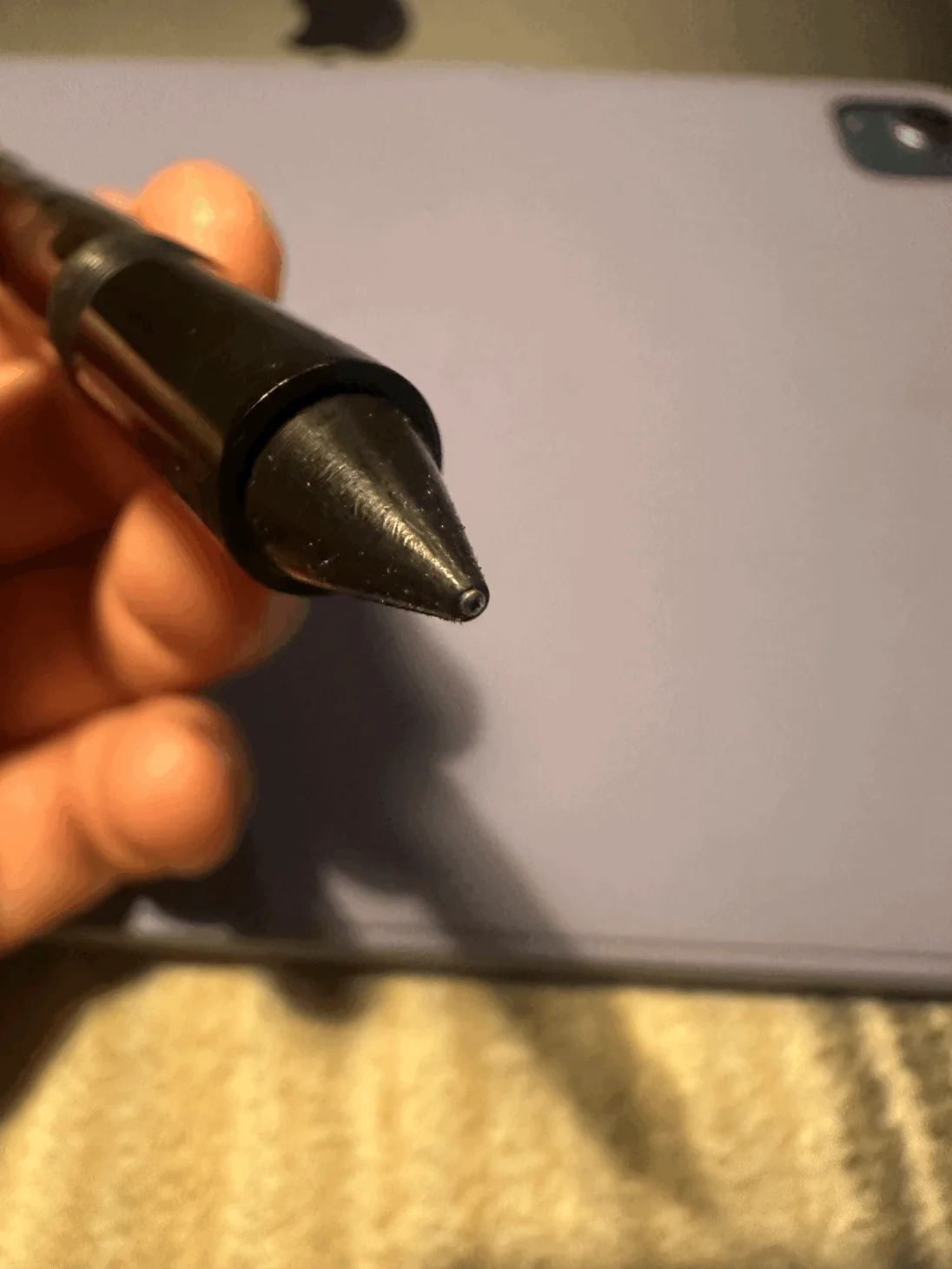

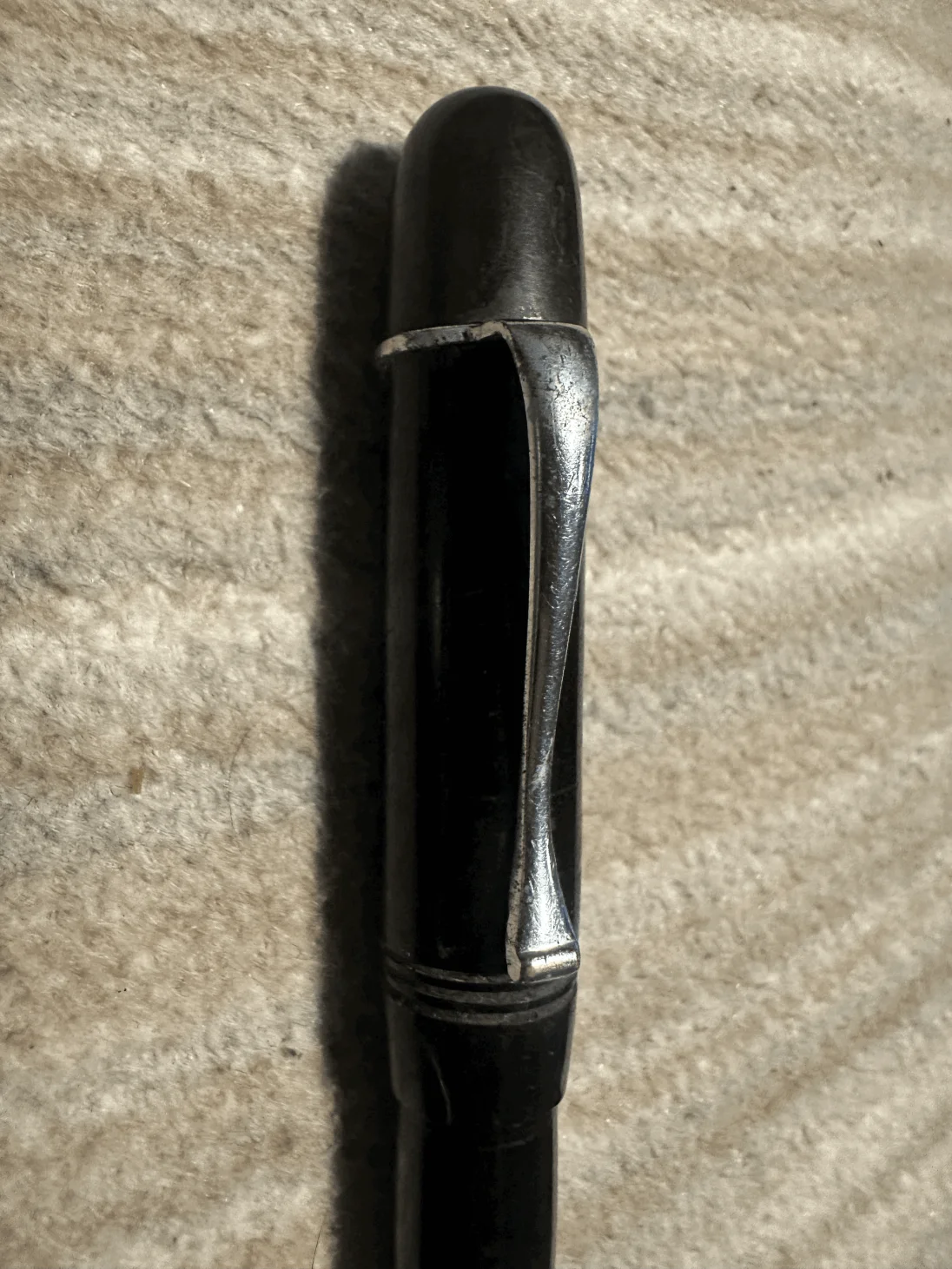

er hat ein füllstandsfenster und wenn man beim hinteren ende dreht bewegt sich im füllstandsfenster etwas, auf den klipp steht nichts und er lässt sich drehen, vorn bei der spitze ist ein silberfarbenes Röhrchen wo dieser Draht rauskommt, wo man ihn öffnet oder befüllt weis ich leider nicht, hab noch paar Fotos gemacht
lg




[cornetto]

Moin rick99,

und wenn man beim hinteren ende dreht bewegt sich im füllstandsfenster etwas

das hört sich nach einer Kolbenfüllermechanik an - beim Kolbenfüller wird die Tinte durch Drehen an der Kappe über die Spitze in die Tintenkammer gesogen.
Gruß Bernd

[nux]

wenn man beim hinteren ende dreht bewegt sich im füllstandsfenster etwas,

da drin ist ein wie vor geschrieben ein 'Kolben' - zum Befüllen dreht man ihn nach vorne (langsam, vorsichtig, das sieht alles schon auch doch ja gealtert aus), taucht die Spitze in Tusche oder Tinte und dreht in Gegenrichtung. Da drin ist ein Vakuum und so 'saugt' der Kolbenhub die Flüssigkeit dann rein. Hast Du Oma, Opa oder noch besser die Ur-Generation oder richtig alte Nachbarn? die kennen & können das noch - ansonsten gibt es auch Videos auf youtube dazu

So lange man nicht weiß, für welche Art Tinte oder Tusche der gedacht war, sollte man auch da vorsichtig sein, auch kein Wasser nehmen

[cornetto]

also, wie vor geschrieben, braucht man da allerdings nicht Omma oder Oppa zur Erklärung - Kolbenfüller kann (und sollte) man heute noch kaufen und nutzen, da nachhaltig und mikroplastikmüllvermeidend - benutze selbst u.a. einen Pelikan M205 wie z.B. hier [Gäste sehen keine Links]- bei diesem "Demonstrator" ist auch die Technik ganz gut sichtbar und nachvollziehbar.
