Altes Schuster Messgerät

[dievo]

Hallo Dievo, vielen Dank für die Info, also die Skala 1-12 ist dieses Stich Mass?

Also eigentlich wollte ich fragen ob jemand weiss was das für eine Teilung ist auf dem vorderen Nonius, geht von 1-12 und die Teilungen messen 7mm

Die 7 mm könnten den 6,67 mm des Pariser Stich entsprechen. Die Teilung 1-12 erscheint mir aber sehr kurz. Wie lang ist denn das Gerät insgesamt?

Als Vergleich die Beschreibung und Fotos eines entsprechenden Gerätes, das sich in meinem Besitz befindet. Das Stück aus Holz der Firma Ullathorne & Co entspricht den oben angegebenen Stücken aus dem Internet. Hier die Beschreibung:

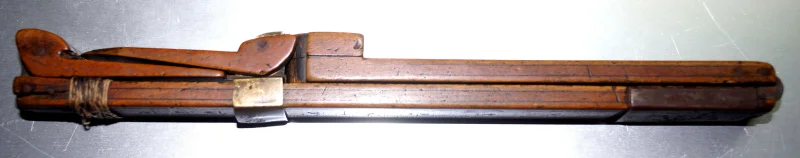

Schuhmachermessgerät, aus dunklem, poliertem Holz, wahrscheinlich Buchsbaum, mit Messingscharnieren und Zwingen aus Messing und Eisen, aufklappbar, innen mit Maßstab von 0 bis 50 "PARIS POINTS" (Pariser Stich), am hinteren Ende eine in die Senkrechte klappbare Holzleiste und ein weitere hochklappbare und verschiebbare Holzleiste, außen ein Maßstab von 0 bis 17 cm sowie die Firmenangabe "ULLATHORNE & CO" und die Zahl "4". hinteres Ende nachträglich mit einem Faden umwickelt; Datierung: um 1890-1900; Maße: Länge: zusammengeklappt 23 cm, aufgeklappt: 37,8 cm; Breite: 2,2 cm.




[dievo]

Weitere Fotos:




[dievo]




[dievo]


[nostronomo]

Hallo Dievo, Danke für die Bilder, schönes Teil.

Die 7 mm könnten den 6,67 mm des Pariser Stich entsprechen. Die Teilung 1-12 erscheint mir aber sehr kurz. Wie lang ist denn das Gerät insgesamt?

Wie ist es bei dir, wenn du den beweglichen Messschenkel auf 10 Stich stellst, kannst du dann auf den cm Skala ca. 66,7cm ablesen?

Also ich glaube mein Gerät hat 2 Messstellungen, die eine, wenn die Schienen eingefahren sind, da benutzt man die seitliche 1-15cm Skala und die obere 2 x 1-12 Stichskala.
Die zweite Stellung ist, wenn die Schienen ausgefahren sind bis zum Anschlag, auf der Rückseite hat es eine weitere cm Skala (die muss ich noch Prägen), die geht von 15-30cm,
da kann man dann weiter Messen bis 30cm, es verschiebt sich dann auch die Stichskala und man hat nochmals 2 x 1-12 Stichteilungen zu Verfügung.
Grüsse Juan

[dievo]

Wie ist es bei dir, wenn du den beweglichen Messschenkel auf 10 Stich stellst, kannst du dann auf den cm Skala ca. 66,7cm ablesen?

Nicht 66,7 cm, sondern es müssten 6,67 cm sein. Zwischen beiden Mess-Skalen besteht jedoch kein Zusammenhang: Die cm-Skala beginnt am Rand, die Stich-Skala dagegen innen an der ausklappbaren Rast, an der die Ferse des Fußes angelegt wird.

Hier ist ein zu deinem Exemplar vergleichbares Stück. Es stammt aus victorianischer Zeit um ca. 1870:

[Gäste sehen keine Links]

MfG, dievo

[nostronomo]

Nicht 66,7 cm, sondern es müssten 6,67 cm sein

Hab nochmals genau nachgemessen , also eine Teilung ist ziemlich genau 7mm, 10 Teilungen sind 70,3mm und 20 Teilungen ergeben 140,9mm
