Barock Kommode die zweite

[wib]

Ein wirklich außergewöhnliches, antikes Schloss mit Zentralveriegelung. Und auch via Foto sieht man, das hier noch Handarbeit geleisten wurde. Ich versuche gerade nachzuvollziehen, wie es funktioniert. Der Schlüssel müsste gleichzeitig beide Riegel schließen und öffnen. :+1: .

[reas]

Ich versuche gerade nachzuvollziehen, wie es funktioniert. Der Schlüssel müsste gleichzeitig beide Riegel schließen und öffnen.

Hi, ich hatte keinen Schlüssel also wusste ich nicht wie das Schloss funktioniert.
Jetzt hat mir mein lieber Nachbar einen angepasst. Der Schlüssel wird nach links drei mal gedreht, bei jeder Drehung wird eine Schublade abgeschlossen

[wib]

Jetzt hat mir mein lieber Nachbar einen angepasst. Der Schlüssel wird nach links drei mal gedreht, bei jeder Drehung wird eine Schublade abgeschlossen

Wie toll - ein Nachbar, der so komplizierte Schlösser durchschaut und dann noch einen Nachschlüssel macht, ist Gold wert. :sparkles: :trophy: ....magst du uns die Funktion fotografisch zeigen?

[reas]

Hallo liebe Wiebke,

also der Schlüssel wird vier x gedreht, nicht drei x wie ich zuerst dachte.
Links und rechts gibt es Einkerbungen und da rastet bei jeder Schlüsselumdrehung die Feder?? ein
Bei der ersten Drehung geht der Riegel links (von vorne gesehen) ein x runter, bei der zweiten der rechte nach oben, damit ist die mittlere Schublade in der sich das Schloss befindet fest verschlossen.
Bei der dritten Drehung geht wieder der linke Riegel noch ein x runter, schließt damit die untere Schublade und bei der vierten Drehung geht der rechte Riegel noch ein x nach oben und somit ist dann auch die obere Schublade verriegelt.

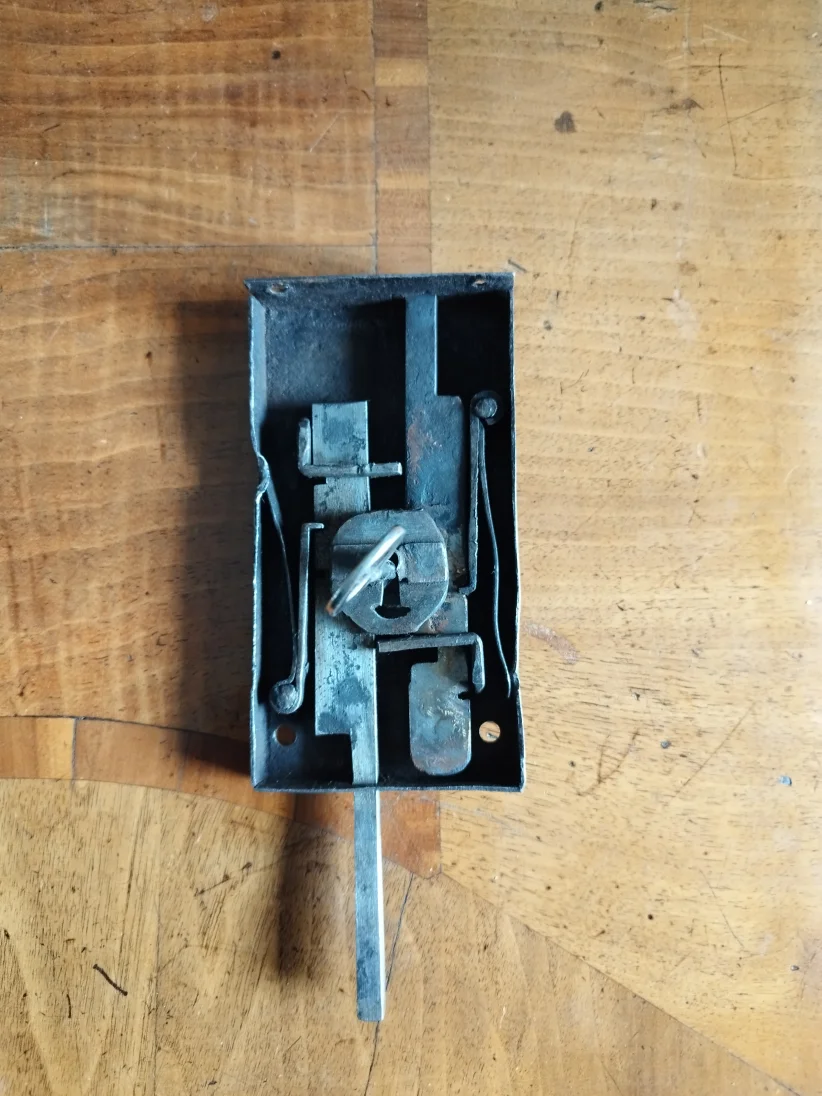

Ausgangsposition

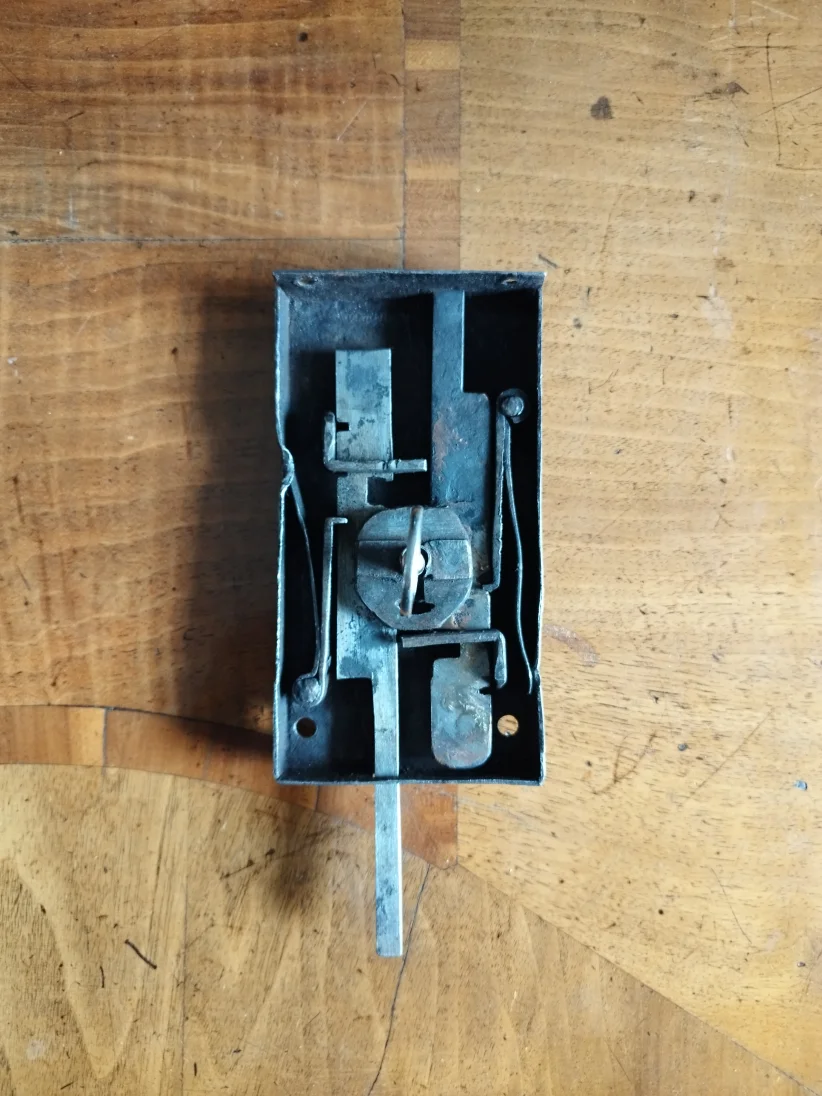

ein x drehen

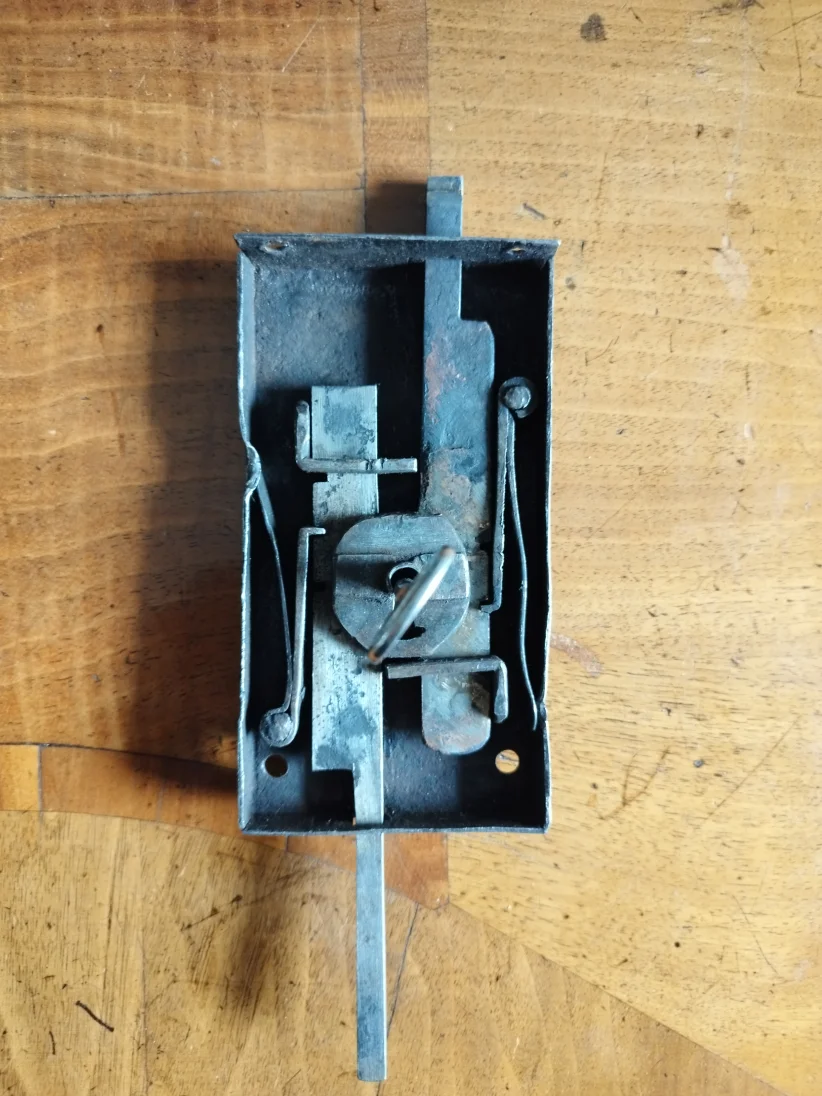

zwei x drehen

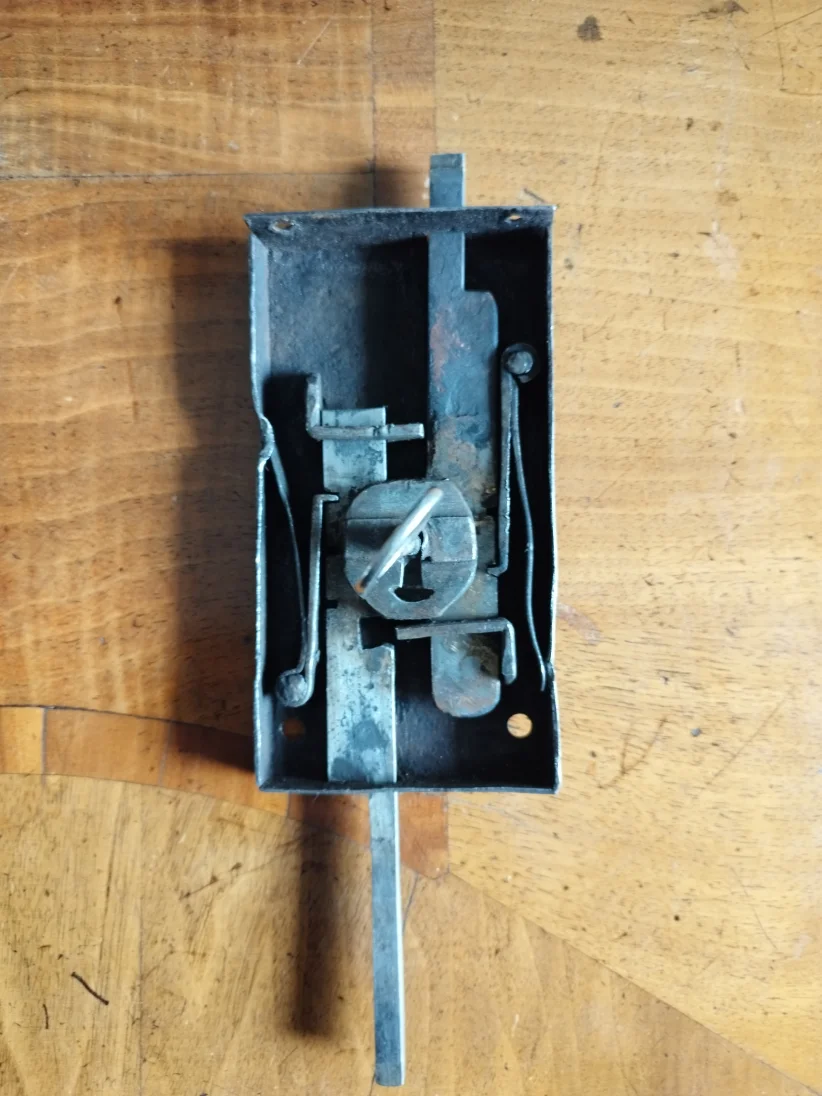

drei x drehen

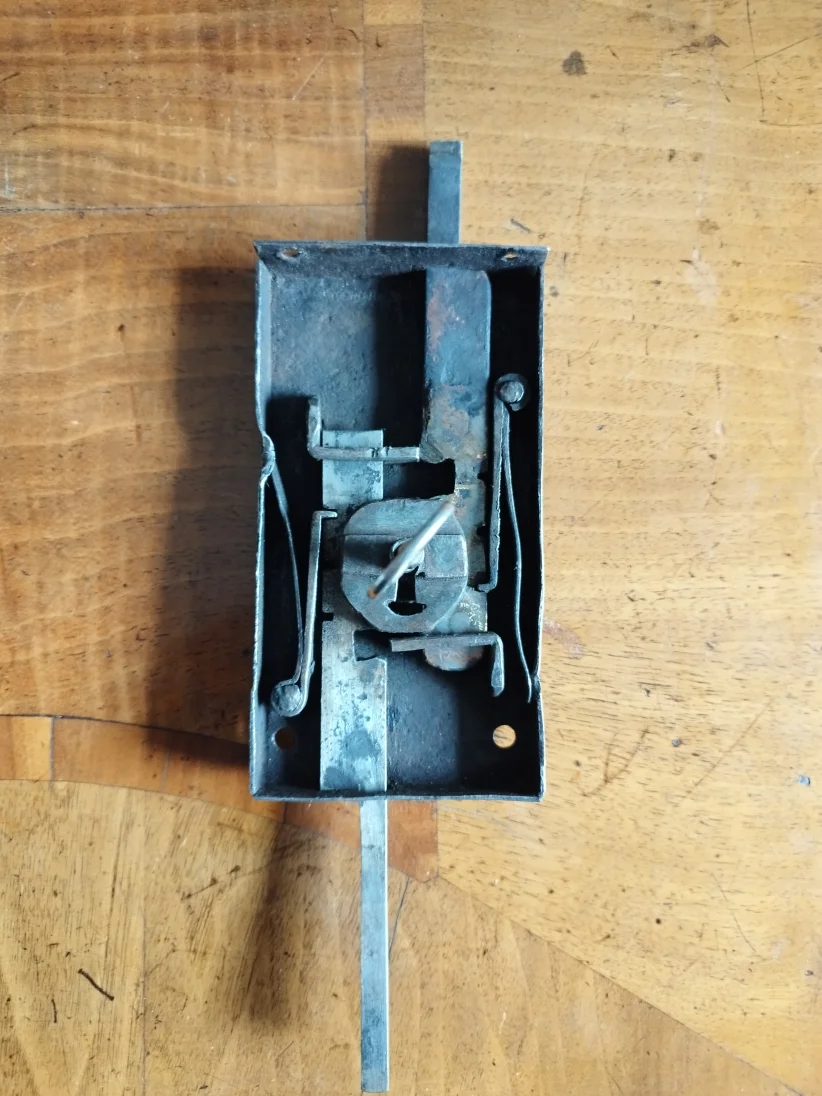

vier x drehen


[wib]

Herzlichen Dank fürs zeigen, liebe reas.
Ich freue mich sehr, das du uns an der Kommode teilhaben lässt und ich bin im Moment sehr, sehr neugierig, auf alles was alte Möbelschlösser betrifft. Denn ich habe mir nach meiner letzten Erfahrung vorgenommen, den nächsten Schlüssel selber nachzubauen ':) ....
So ansatzweise kann ich mir jetzt vorstellen, wie das Schloß in deiner Kommode funktioniert. Aber sind die Riegel des Schlosses denn so lang, das sie in den nächsten Schubkasten hineinreichen, wenn das Schloss geschlossen ist? Auf dem Foto sehen sie eigentlich zu kurz dafür aus.
Liebe Grüße
Wiebke

[Willi]

Aber sind die Riegel des Schlosses denn so lang, das sie in den nächsten Schubkasten hineinreichen

Das kann ich mir irgendwie auch noch nicht vorstellen - gibt es irgendwo drinnen dann eine Art Verlängerung?

[reas]

Aber sind die Riegel des Schlosses denn so lang, das sie in den nächsten Schubkasten hineinreichen, wenn das Schloss geschlossen ist? Auf dem Foto sehen sie eigentlich zu kurz dafür aus.

Ja, sind lang genug. Wenn du dich selbst daran versuchen möchtest achte darauf dass man den Schlüssel am Ende auch rausziehen kann, meiner geht nämlich nicht raus keine Ahnung woran es liegt, der Nachbar ist kein Kunstschmiede, der andere der es war ist leider verstorben.
Kann den Schlüssel nach dem dritten x drehen heraus ziehen, d.H. die obere Schublade bleibt unverriegelt.
Es ist auch ein moderner Schlüssel zum Einsatz gekommen, vielleicht ist der Bart zu kurz

[reas]

gibt es irgendwo drinnen dann eine Art Verlängerung?

Ihr müsst bedenken dass das Schloss fast so lang wie die Höhe der Schublade ist also müssen die Riegel nicht allzulang sein.
Verlängerung gibt es nicht, nur eine Verstärkung aus Metall, schön handgeschmiedet..in der unteren Schublade, in der oberen ist die originale fehlend, es wurde ein Ersatz von jemandem früher montiert

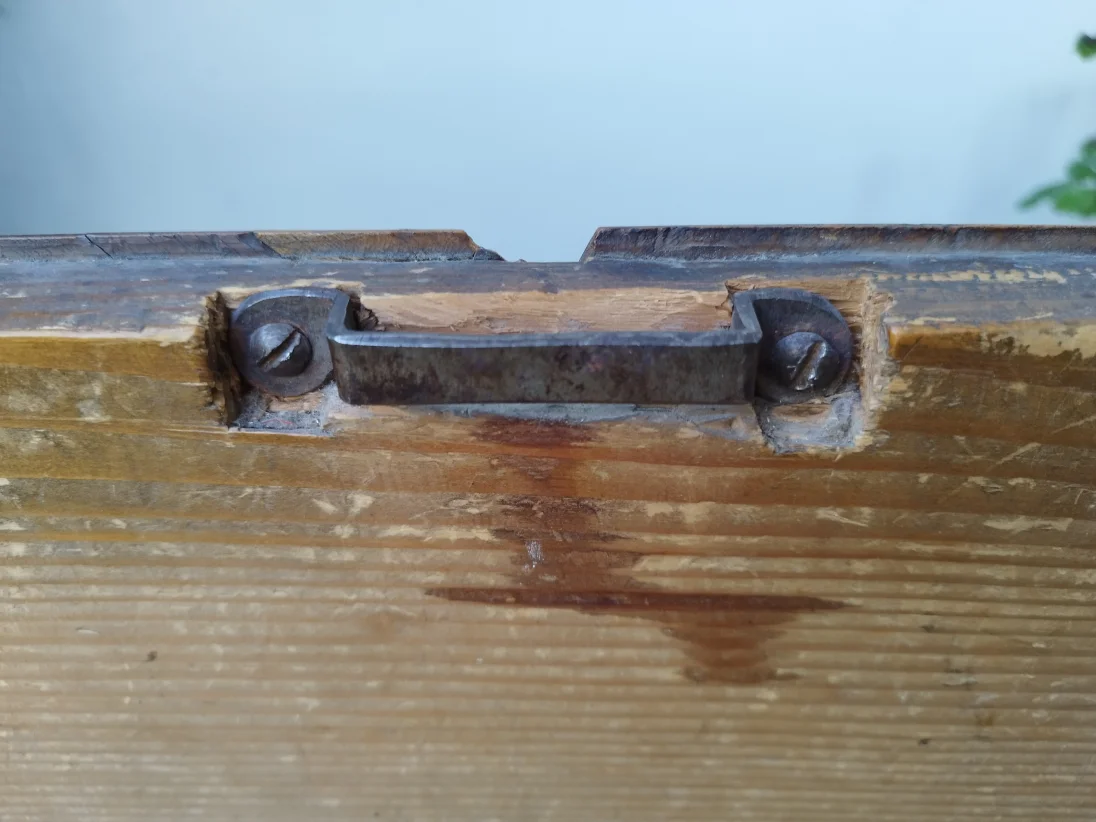

untere Schublade
